隨著機器人技術向高精度、高可靠性方向發展，磁編碼器憑借其非接觸測量、抗惡劣環境和長壽命等優勢，正逐步取代傳統光電編碼器，成為機器人關節位置反饋的核心元件。

報告將系統闡述磁編碼器的工作原理、機械與電氣結構設計、關鍵性能參數體系、典型機器人應用場景、技術挑戰與解決方案，以及未來發展趨勢。通過深入分析MT6701、MT6835、RAMK060等主流磁編碼器產品的技術特性，結合特斯拉焊接機器人、微創醫療手術臂等實際應用案例，為開發機器人專用磁編碼器產品提供全面的技術參考和設計方向。

        一、機器人專用磁編碼器概述

        磁編碼器作為機器人運動控制系統的核心傳感元件，通過非接觸方式檢測關節角度位置，為伺服系統提供高精度反饋信號，已成為現代機器人技術不可或缺的關鍵部件。隨著工業4.0和智能制造的快速發展，機器人專用磁編碼器市場正呈現爆發式增長，預計到2026年全球市場規模將突破18億美元，其中中國市場的貢獻率超過35%。與傳統光電編碼器相比，磁編碼器在機器人應用中展現出顯著優勢，包括更強的環境適應性、更長的使用壽命以及更高的性價比。

基本工作原理方面，機器人專用磁編碼器主要基于霍爾效應或磁阻效應，通過檢測永磁體旋轉產生的磁場變化實現角度測量。典型系統由多極磁環和磁敏元件陣列組成，采用非接觸式設計，從根本上避免了機械磨損導致的壽命問題。根據輸出信號類型，可分為增量式和絕對式兩大類，其中絕對式磁編碼器因其斷電記憶功能，在機器人關節控制中應用更為廣泛。

       在機器人領域的應用價值主要體現在三個方面：首先，其緊湊的設計（如直徑8mm的小型化產品）能適應協作機器人對空間嚴格限制的要求；其次，高抗沖擊性（可達50G）滿足工業機器人高頻啟停的工況需求；最后，IP67/IP69K的防護等級使其能在油污、粉塵等惡劣環境下穩定工作。例如，新松機器人的七軸協作臂采用MT6701磁編碼器，實現了±0.02mm的重復定位精度，而PAL Robotics的雙足人型機器人則通過AksIM磁編碼器實現了動態行走平衡控制。

      從技術發展歷程看，磁編碼器經歷了從簡單位置檢測到智能集成化的演進：早期產品如AS5035僅提供8位（64PPR）增量信號；現代高端型號如MT6835已具備17位（131，072步/轉）絕對輸出和動態補償算法；最新趨勢則向AI故障預測、無線傳輸?shù)戎悄芑较虬l(fā)展。這一演進過程反映了機器人應用對傳感技術日益提升的要求，也指明了未來產品開發的方向。

機器人用磁編碼器與傳統編碼器性能對比

      二、磁編碼器工作原理與信號處理

磁編碼器的核心技術在于將機械角位移轉換為電信號的精確轉換機制，這一過程涉及復雜的磁場感知與信號處理技術。深入理解這些原理對開發高性能機器人專用磁編碼器至關重要。

     1、磁場感知原理

機器人專用磁編碼器主要采用霍爾效應和磁阻效應兩種物理原理實現磁場感知?；魻栃?yīng)傳感器基于磁場中載流子偏轉產生的電勢差進行測量，而磁阻傳感器(包括AMR、GMR和TMR)則利用材料電阻隨磁場方向變化的特性。AS5600磁編碼器采用先進的磁阻技術，其核心是由多層薄膜材料構成的敏感元件，當外部磁場變化時，材料內部電子運動路徑發生改變，導致電阻值產生可測量的變化。這種設計使AS5600能夠?qū)崿F(xiàn)非接觸測量，避免了機械磨損，同時提供穩定的信號輸出。

在實際應用中，磁編碼器通常采用多極環形磁鐵(32-1024極)與磁敏元件陣列的組合結構。磁鐵旋轉時，磁極交替變化在傳感器處產生周期性變化的磁場，通過測量這一磁場變化即可確定轉子的角位置。MT6701磁編碼器采用霍爾傳感器陣列和專用信號處理芯片的組合，通過檢測永磁體磁場變化實現角度測量，支持14位絕對位置輸出(16384 CPR)，角度誤差低于±0.5°。

        2、信號生成與角度計算

   磁編碼器的信號生成基于正交的正弦/余弦(Vsin/Vcos)電壓輸出，通過反正切函數θ=arctan(Vsin/Vcos)解算出角度值。為提高分辨率，現代磁編碼器采用先進的插值算法對原始模擬信號進行數字化細分，單圈分辨率可達0.002°(相當于18位絕對式編碼器)。MT6835編碼器通過創新的"動態補償算法"實時修正偏心安裝導致的諧波誤差，將位置檢測精度提升至±0.1°(機械角)，比同類產品提高3倍以上。

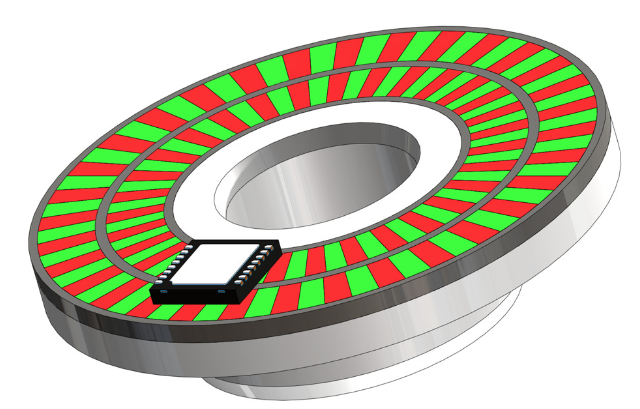

 對于絕對位置檢測，高端磁編碼器采用多碼道設計。哈爾濱工業大學研發的大中心孔絕對式磁編碼器采用主碼道和游標碼道的雙軌結構，根據游標計算原理得到絕對角度值。這種設計通過兩個具有微小周期差異的碼道相互校驗，顯著提高了測量精度，經遺傳算法優化補償后，絕對定位精度可達0.036°。

       3、數字信號處理流程

磁編碼器的信號處理單元負責將原始磁場信號轉換為高精度的數字位置輸出，其處理流程通常包括以下關鍵步驟：

     ? 信號采集：磁敏元件輸出的模擬信號被傳送到信號處理單元，這些信號反映了磁場強度的變化，與磁鐵位置直接相關。

     ? 模擬-數字轉換(ADC)：高精度ADC將模擬信號轉換為數字信號，這一環節的性能直接影響編碼器的分辨率和準確性。MT6835編碼器內置17位分辨率ADC，支持131，072步/轉的高分辨率輸出。

     ? 數字信號處理(DSP)：采用自適應濾波、FFT分析等算法消除電機諧波影響，例如通過識別PWM驅動器的開關頻率(如16kHz)動態調整陷波器參數。AS5600的DSP單元還負責濾除噪聲、補償溫度變化和線性誤差，確保輸出信號的純凈和精確。

     ? 位置計算與輸出：根據預設算法計算當前位置值，并轉換為PWM、I2C、SPI或SSI等數字輸出格式。RLS的AksIM編碼器即采用這種處理流程，為PAL Robotics的雙足機器人提供精確的關節角度反饋。

主流機器人磁編碼器信號處理性能比較

      4、溫度補償與誤差校正

溫度變化對磁編碼器性能影響顯著，主要來自磁鐵剩磁溫度系數(-0.1%/℃)和傳感器靈敏度漂移。為此，高端磁編碼器采用多種補償技術：

      ? 離線預標定：在溫控轉臺上進行全溫度范圍(-40℃~125℃)角度誤差補償，生成512點校正表存儲于片上Flash。

      ? 在線自學習：利用冗余傳感器(如雙磁頭布局)實時比對信號相位差，當偏差超過0.1°時觸發自動補償算法。

      ? TMR傳感器補償：隧道磁阻(TMR)傳感器具有約0.1%/℃的正溫度系數，可自然補償磁鐵的負溫度特性。這些先進信號處理技術使現代磁編碼器在-40℃~125℃寬溫范圍內保持穩定性能，滿足工業機器人嚴苛的工作環境要求。
